Инструмент и расходные материалы PRADEX

В нашей компании вы можете купить инструмент и расходники для монтажа фитингов и труб из сшитого полиэтилена PE-Xa марки Padex для систем отопления, водоснабжения и охлаждения с 16 по 32 диаметр оптом за безналичный расчет, а также в розницу у нашего торгового представителя за наличные, по карточке или в рассрочку.

Работы по ремонту и монтажу систем холодного и горячего водоснабжения и отопления зданий с использованием труб из сшитого полиэтилена должны производиться квалифицированным персоналом, прошедшим обучение по работе с напорными трубами из сшитого полиэтилена и латунными соединительными деталями при монтаже и ремонте трубопроводов. Монтаж соединений труб «PRADEX» PE-Xa с соединительными деталями «PRADEX» может производиться только фирменным инструментом «PRADEX». При использовании соединительных деталей (фитингов) других производителей, либо иного инструмента, качество соединений не гарантируется.

Монтаж систем трубопроводов должен производиться в соответствии с утвержденной в установленном порядке проектно-сметной и рабочей документацией, а также с проектом производства работ.

При монтажных работах особое внимание должно быть уделено контролю качества производимых соединений. Система качества монтажа трубопроводов должна включать входной контроль труб и комплектующих изделий.

Монтаж следует производить при температуре окружающей среды не ниже минус 10°С.

ОТРЕЗКА ТРУБ «PRADEX» PE-Xa

Разметку труб следует осуществлять стандартными измерительными инструментами: измерительной линейкой, складным метром, рулеткой.

Риски для отрезки и ориентации соединительной детали относительно трубы наносят мягким карандашом или маркером. Недопустимо нанесение царапин или надрезов на поверхностях трубы.

Разрезку трубы делают согласно разметке специальными ножницами из комплекта инструментов «PRADEX», не допуская смятия трубы и образования заусенцев. Овальность торцов труб должна быть не более 5%. Отклонение плоскости реза от перпендикуляра к оси трубы не должно превышать 5°.

СОЕДИНЕНИЕ ТРУБЫ С ФИТИНГАМИ КОМПРЕССИОННОГО ТИПА

Соединение трубы «PRADEX» PE-Xa с латунными фитингами компрессионного типа осуществляется путем обжатия разрезным кольцом трубы на ниппельную часть фитинга с помощью накидной гайки. Герметичность и надежность соединения достигаются за счет ниппельной части фитинга, соответствующего усилия обжатия кольца к трубе и необходимой пластичности материала трубы.

Соединение трубы «PRADEX» PE-Xa и латунных деталей компрессионного типа выполняется в следующем порядке:

а) Наденьте накидную гайку на трубу таким образом, чтобы резьба гайки была направлена в сторону будущего соединения. б) Наденьте обжимное кольцо на трубу. При этом расстояние от торца трубы до кольца должно быть не менее одного миллиметра. в) Вставьте ниппельную часть (штуцер) фитинга в трубу до упора.
г) Закрутите накидную гайку на штуцер фитинга при помощи двух гаечных ключей по резьбе. Применение ключей с дополнительными рычагами недопустимо — не прилагайте чрезмерного усилия и не перетягивайте гайку!

Нормативное усилие затяжки:

✓ для труб диаметром 16 мм – 20 – 25 Н •м;

✓ для труб диаметром 20 мм – 30 – 35 Н •м;

✓для труб диаметром 25 мм – 50 – 55 Н •м;

✓для труб диаметром 32 мм – 60 – 65 Н •м.

Труба должна быть насажена до упора ниппельной части фитинга. Не допускается применять какие-либо смазки и пасты с целью более легкой насадки трубы на ниппельную часть фитинга.

Труба должна быть насажена до упора ниппельной части фитинга. Не допускается применять какие-либо смазки и пасты с целью более легкой насадки трубы на ниппельную часть фитинга.

Накидную гайку, зажимающую разрезное кольцо, затягивают при помощи ключей для предотвращения передачи усилия перекручивания при затяжке на трубу. При закручивании накидной гайки пресс-гильза (разрезанное кольцо) сжимается на трубе и обеспечивается плотность между штуцером и внутренней стенкой трубы. Не допускается прокручивание фитинга относительно трубы после затяжки накидной гайки.

СОЕДИНЕНИЕ ТРУБЫ С ФИТИНГАМИ ПРЕССОВОГО ТИПА

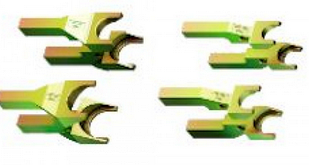

Соединение трубы «PRADEX» PE-Xa латунными фитингами прессового типа осуществляются путем их обжатия на ниппельной части детали, то есть при надвигании неразрезного латунного кольца (монтажной напрессовочной гильзы). Перед началом монтажа соединения необходимо подготовить инструмент: на конус расширительного инструмента необходимо нанести достаточное количество смазки и закрутить на него до упора расширительную головку, соответствующую диаметру трубы. При установке расширительной головки рукоятки инструмента должны быть максимально разведены. На инструмент для запрессовки необходимо установить монтажные губки, также соответствующие диаметру трубы, и зафиксировать их при помощи двух фиксаторов (осей), поставляемых в комплекте. Соединение трубы и латунных деталей прессового типа выполняется в следующем порядке:

а) Наденьте монтажную напрессовочную гильзу на трубу таким образом, чтобы фаска гильзы оказалась со стороны будущего соединения.

б) Разведите в стороны рукоятки специального инструмента для расширения труб и вставьте рабочую часть расширительной головки в трубу до упора.

в) Расширьте конец трубы, сводя рукоятки инструмента до упора. При этом гильза должна быть одета на трубу так, чтобы расстояние от торца трубы до гильзы составляло не менее двух наружных диаметров трубы.

г) Снова разведите рукоятки расширителя, поверните его на 15...45° вокруг оси трубы и повторите операцию расширения, вновь сведя рукоятки.

д) Вставьте ниппельную часть фитинга в трубу до упора. Не нужно прилагать чрезмерных усилий при установке детали в трубу. На данном этапе монтажа нет необходимости совмещать торец трубы с ограничительным кольцевым упором. Между ними, как правило, должен оставаться небольшой зазор, который будет устранён во время запрессовки монтажной гильзы. е) Установите соединение в специальный инструмент для запрессовки таким образом, чтобы одна из его губок надежно обхватывала фитинг и упиралась в ограничительный упор, а другая обхватывала трубу и упиралась в одетую на неё гильзу.

ж) Запрессуйте гильзу на ниппельную часть фитинга посредством сведения и частичного разведения рукояток инструмента для запрессовки. Во избежание выхода из строя инструмента и дефекта соединения, запрессовку необходимо прекратить после того, как гильза дойдет до ограничительного упора. Не допускается прилагать чрезмерные усилия при запрессовке после того, как монтажная гильза уже запрессована до ограничительного упора!Соединение готово к эксплуатации сразу после завершения процесса монтажа.

Для ускорения создания надежного и прочного соединения, допускается нагрев смонтированного соединения горячим воздухом до температуры, не превышающей 50°C.

МОНТАЖ ХРОМИРОВАННОЙ ТРУБКИ

В номенклатуре изделий торговой марки «PRADEX» есть хромированная трубка, служащая для присоединения радиаторов с нижним подключением к системе трубопроводов из сшитого полиэтилена. На одном её конце припаян фитинг, а другой конец предназначен для установки в радиатор. Хромированная трубка может подключаться к радиатору напрямую (через ниппель) или с использованием узла нижнего подключения. Для монтажа трубки используется «Соединение L и T-образной трубки» – специальный соединительный узел компрессионного типа. Он состоит из накидной гайки и конического кольца. Монтаж производится в следующем порядке:

а) Отрежьте трубку необходимой длины строго перпендикулярно её оси. Данную операцию необходимо осуществлять крайне осторожно, принимая во внимание возможность появления острых кромок и заусенцев.

б) На трубку оденьте сначала накидную гайку (резьбой в сторону свободного конца трубки), затем коническое кольцо (конусом в сторону накидной гайки). При этом производить расширение трубки не нужно.

в) Вставьте трубку с коническим кольцом в ниппель или узел нижнего подключения, затяните накидную гайку. При затяжке накидной гайки,трубку нужно поддерживать прижатой к ниппелю/узлу нижнего подключения. После затяжки накидной гайки трубка будет зафиксирована.

ВНИМАНИЕ! При затяжке накидной гайки на узлел нижнего подключения, во избежание его деформации и поломки,необходимо обеспечить удержание патрубка узла нижнего подключения газовым ключом или другим приспособлением, захватывая его в верхней части и не воздействуя на шлицевый винт, который служит для открывания и закрывания клапана.
